產品概述：

產品型號：ZAJW型

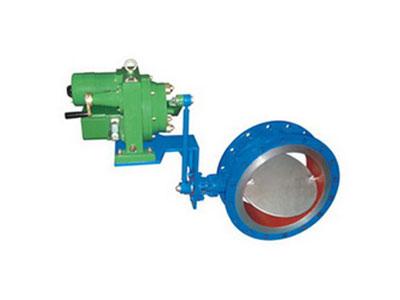

產品名稱：電動調節蝶閥

產品特點：產品由調節蝶閥部件與電動執行機構組裝而成，電動執行機構分電子式電動型（DZ 型）、電動型（DP 型），DZ型直接接收調節儀表或計算機控制信號，DP型需與伺服放大器配套使用，方能實現自動調節功能，蝶閥部件具有流通能力大，壓降損失小，開啟靈活、 結構緊湊等特點，該類產品可廣泛應用于冶金、電力、化工等工業部門作流體壓力、流量、放散等使用。

該產品由調節蝶閥部件與電動執行機構組裝而成，電動執行機構分電子式電動型（DZ型）、電動型 （DP型），DZ型直 接接收調節儀表或計算機控制信號，DP型需與伺服放大器配套使用，方能實現自動調節功能，蝶閥部件具有流通能力大，壓降損失小，開啟靈活、結構緊湊等特 點，該類產品可廣泛應用于冶金、電力、化工等工業部門作流體壓力、流量、放散等使用。

主要技術參數：

~閥體

型式：直通鑄造蝶形閥、直通焊接蝶形閥

公稱通徑：DN50~4000 公稱壓力：PN0.6MPa

連接型式：對夾式、法蘭連接、法蘭連接凸面 閥體、

閥板材質：WCB(SCPH2) CF8(304)、Q235A（SS41）

閥桿材質：2Cr13、304

適用溫度：常溫型-40℃~250℃

中溫型：-40℃~450℃

高溫型-40℃~600℃

填料：柔性石墨、石棉盤根、石棉編織填料。

~閥內組件

閥芯型式：鑄造蝶形板、焊接蝶形板

流量特性：近似等百分比

密封型式：普通型、后座密封、橢圓密封

泄漏量：普通型5‰、后座型4‰、橢圓型3‰

可調比：30：1

執行機構：

~DP型

型式：DKJ(ZKJ)電動執行機構

電源：220VAC、50HZ

輸入信號：正、反轉 反饋信號：4-20mA

環境溫度：-10~+80℃

附件：ZP3101伺服放大器


~DZ型

型式：SKJ、Auma全電子式電動執行機構

電源：220VAC（380VAC）、50HZ

輸入信號：4-20 mA 反饋信號：4-20 mA

環境溫度：-10~+80℃、-25~+80℃

額定轉角：90°

~KV值1

~KV值2

執行機構標準配置：

訂貨須知：

一、①ZAJW型電動調節蝶閥產品名稱與型號②ZAJW型電動調節蝶閥口徑③是否帶附件以便我們的為您正確選型。

二、若已經由設計單位選定上海湖泉的ZAJW型電動調節蝶閥閥型號，請按ZAJW型電動調節蝶閥型號直接向我司銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的湖泉閥門專家為您審核把關。

感謝您訪問我們的網站【http://www.xfjiujiao.com/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。

ZAJW型電動調節蝶閥外形尺寸（僅為DKJ、SKJ尺寸)：
